Lugar de origem: | China |
Marca: | BZB |
Certificação: | CE,TUV |
Número do modelo: | BZB-EX3 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | USD20000-50000 Per Unit |
Detalhes da embalagem: | Exportação Pacakge ou pacote do metal |
Tempo de entrega: | 30-90 |
Termos de pagamento: | TT ou LC |
Habilidade da fonte: | 2000sets pelo ano |
nome: | Cabine de pulverizador da indústria | Fonte de alimentação: | 380V/50HZ/3Ph ou a outra opção |
---|---|---|---|
Usando a energia: | Opção do diesel, do gás, do vapor, a elétrica ou o outro | Porta principal: | Dobre o estilo ou o estilo de rolamento elétrico |
Motor: | Tipo chinês ou tipo da importação | Sytem do controle: | Estilo do interruptor ou controle do tela táctil do PLC |
Parede: | Sheld do metal, EPS, lã de rocha do plutônio para a opção | Cor: | Branco ou a outra opção |
Aplicação: | Ônibus/caminhão ou outros produtos metálicos | Fontes de energia: | água, eletricidade, gás |
Espessura de revestimento: | 10-50um | Dimensão: | Como exigem |
Destacar: | Cabine de pulverização de ar de admissão natural,cabine de pulverização de ar de admissão industrial |

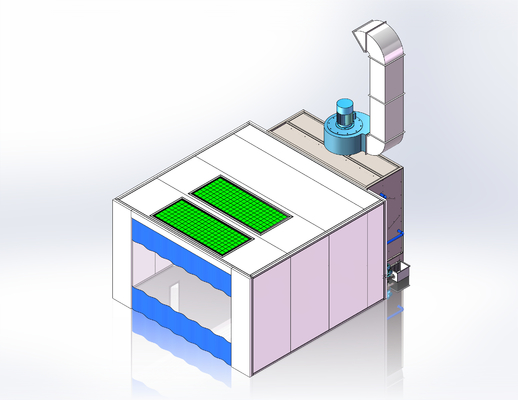

Cabine de spray de ar de entrada natural filtro de cortina de água industrail
Dimensão | Dimensão interna | 15000×5000×5000 (L×L×H) | ||||||
Dimensão externa | 16896×5146×5800 (L×L×H) | |||||||
Porta principal | Estrutura | Porta de liga de alumínio dobrável manual com 4 folhas, dentro e fora δ = chapa de aço colorida de 0,476 mm, 70 mm de espessura, enchimento interno: produção de placa de parede EPS, equipada com janela de observação de vidro temperado de portão padrão, tamanho: 550 × 1150 mm (W × H); | ||||||
Modelo | Entrada e saída laterais | |||||||
Quantidade | Tamanho da abertura da porta: 4000 × 4650mm (W × H), 1 grupo no total; | |||||||
Porta de serviço | Estrutura | Estrutura de estrutura de liga de alumínio, janela de observação de vidro temperado e dispositivo de bloqueio de pressão são adotados para garantir alívio de pressão em caso de pressão positiva interna excessiva, tamanho do vidro da janela de visualização: 1000 × 400 × 5mm | ||||||
Quantidade | Tamanho da folha da porta: 800 × 2000mm (W × H), quantidade: 2 conjuntos no total | |||||||
Gabinete de ar de retorno | Estrutura | Fabricado em perfil e chapa de aço, interior e exterior δ= 0,8mm de revestimento em chapa de aço galvanizado, preenchido com material isolante de lã de rocha no meio e pulverizado na superfície; | ||||||
Quantidade | 1 peça no total | |||||||
Sistema de suprimento de ar | Gabinete | A estrutura é soldada com 50 materiais de moldagem, revestimento interno e externo em chapa de aço galvanizado δ= 0,8 mm, preenchido com material isolante de lã de rocha no meio e pulverizado na superfície; | ||||||
Fã | Ventilador centrífugo da série YDW, modelo: YDW-5.6M, volume de ar: 20000m³/h.Pressão total: 820pa, potência: 7,5kw; | |||||||
Modo de condução | Ventilador centrífugo do rotor externo | |||||||
Quantidade | 2 × 7,5 kw por grupo, 1 conjunto no total, volume total de suprimento de ar: 40000m³/h, | |||||||
Ruído | ≤85dB | |||||||
Sistema de exaustão de ar | Gabinete | A estrutura é soldada com 50 materiais de moldagem, revestimento interno e externo em chapa de aço galvanizado δ= 0,8 mm, preenchido com material isolante de lã de rocha no meio e pulverizado na superfície; | ||||||
Fã | Ventilador centrífugo série 4-82, modelo: 4-82-6.3E, volume de ar: 36037m³/h.Pressão total: 1076pa, | |||||||
Motor | Potência: 15kw, número de pólos: 4 pólos, | |||||||
Modo de condução | Acionamento da polia | |||||||
Quantidade | 15kw para cada grupo, 1 grupo no total, volume total de ar de exaustão: 36037 m³/h, | |||||||
Ruído | ≤85dB | |||||||
Sistema de luz | Luz de teto | 18 grupos × 4 peças = 72 peças × 18 W, tubo LED; | ||||||
Tipo de instalação | 45° em ambos os lados | |||||||
Luz inferior | 20 grupos × 2 peças = 40 peças × 18 W, tubo LED; | |||||||
Tipo de instalação | 10 grupos de parede esquerda e 10 grupos de parede direita são instalados verticalmente para cima e para baixo alternadamente, | |||||||
Vidro | A lâmpada está equipada com vidro temperado de 4,0 mm | |||||||
Caixa de lâmpada | Padrão | |||||||
Especificação | Iluminação ≥ 800Lux;Potência total: 2016w | |||||||
Sistema de filtragem | Filtro de entrada de ar | Filtração primária G3, filtrando 10μm de poeira acima | ||||||
Filtro de teto | F5 filtro algodão B a b-560g, pode filtrar 5μm de poeira acima | |||||||
Filtro de retorno de ar | Algodão de filtro de fibra de vidro | |||||||
Tratamento de gases de escape | Filtração de carvão ativado | |||||||
Duto | Material | O duto de ar adota δ= 0,8 a chapa galvanizada deve ser dobrada e fabricada, e ambas as extremidades devem ser equipadas com conexão de flange de matriz | ||||||
Quantidade | Tubo reto: 5 seções, cotovelo de 90 °: 1 peça, cotovelo de 45 °: 1 peça, amortecedor de regulação manual: 1 peça, entrada de ar está equipada com amortecedor de regulação manual; | |||||||
Observação | Tubo de alimentação de ar com tubo de isolamento de lã de rocha | |||||||
Aquecedor | Tipo de aquecimento | Máquina de queima de combustível + trocador de calor | ||||||
Forro do forno de troca de calor | Aço inoxidável 1Gr18Ni9Ti (SUS304) é usado, δ= 1,5 mm, feito de tubo de aço inoxidável de troca de calor de camada dupla;Revestimento do forno ampliado e alongado | |||||||
Queimador | Rl34 riyalu italiano aquecimento da máquina de queima de combustível, poder calorífico da máquina de queima: 340000 kcal/h; | |||||||
Mudar sobre o amortecedor | O amortecedor pneumático realiza conversão de circulação interna e externa, | |||||||
Quantidade | 1 conjunto no total, poder calorífico máximo: 5340000 kcal/h; | |||||||
Chaminé | Equipado com 5 tubos retos e 2 cotovelos, δ= Fabricação de chapa galvanizada de 0,8mm, | |||||||
Elevador 3D elétrico (opcional) | Levantamento de peso | 500-3500㎜ | Expansão lateral | 900-1200㎜ | ||||
Curso longitudinal | 13000㎜ | Poder | 3KW/conjunto | |||||
Quantidade | 2 peças/conjunto (1 conjunto para cada lado), 1 conjunto no total | |||||||
Sistema de controle elétrico | Material | Controle de botão, os principais componentes são da marca Schneider; | ||||||
Sistema de controle | A inicialização direta padrão é adotada para fornecimento de ar e o padrão![]() |
|||||||
Função | Pintura, pintura de aumento de temperatura, cozimento de tinta, iluminação, interruptor de parada de emergência, alarme de falha, tempo acumulativo, limitador de temperatura, proteção de parada de atraso de cozimento de tinta, proteção contra sobrecarga e sobrecorrente do motor, intertravamento do ventilador e do sistema de aquecimento, etc. | |||||||
Especificação especial | ||||||||
Tensão | 380V,50Hz,3P | Mtemperatura máxima | 80℃ | |||||
Velocidade do vento | 0,44 m/s | Potência total nominal | 34KW | |||||
Cor | Opcional: branco, azul | |||||||
Outros |
-----------------------------Perguntas frequentes--------- --------------------------------
Você é empresa comercial ou fabricante?
Nós somos o fabricante com licença de exportação. Temos duas fábricas em Guangzhou e em Jiangsu, China.
Como podemos cooperação?
Como podemos cooperação?
1. Projeto Chave na Mão:
Nossa empresa será responsável por ajudá-lo a fazer a linha de produção desing, fabricação, instalação,
depuração e seus trabalhos de treinamento de pessoal, também forneceremos um serviço de balcão único para o seu
aquisição de instalações de produção.
2. Fornecimento de Equipamentos:
Nossa empresa não apenas fornecerá os equipamentos, mas também oferecerá a instalação no local
instrução e orientação também.
Que tal serviço pós-venda?
1. Fornecer suporte técnico e atualização da linha de produção
2. Feedback dentro de 12h após receber notificação de falha ou requisito de serviço
3. Treinamento gratuito no manual do usuário
4. Manual em inglês fácil de usar ou vídeo de operação para uso e manutenção da máquina.
5. Garantia de um ano.
